產品型號:Q941F
公稱通徑:DN15-300mm
公稱壓力:PN1.6-6.4MPa
適用溫度:-28℃- 300℃
閥體材質:不銹鋼CF8
適用介質:蒸汽、水,硝酸類,醋酸類

產品結構特征
系列浮動式球閥主要適用于天然氣、油品、化工、冶金、城建、環保、制藥、食品等行業,其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

其主要結構特點有
1.浮動式球閥采用雙斜面彈性密封圈或V型槽彈性密封圈結構設計,保證密封的可靠性,對于低壓、超低壓或真空工況用球閥,采用板簧加載的閥座密封結構,能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
2.自動泄壓結構;當中腔壓力出現異常升高現象時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥體的安全。
3.閥桿的可靠密封;閥桿采用有倒密封的下裝式結構,倒密封的密封力隨介質壓力的增高而增大,故能確保閥桿的可靠密封,而且,當閥腔異常升壓時,閥桿不會噴出。
4.防火結構;根據工況及用戶的需要,球閥可設計為防火結構。球閥的耐火設計執行API 607、API 6FA及JB/T 6899等標準的規定,一旦發生火災而使軟密封圈燒損時,球閥的防火結構可阻止介質的大量泄漏,防止火災的進一步擴大。
5.防靜電結構;當操作閥門時,由于球體和閥座之間的摩擦,會產生靜電電荷并積聚在球體上,為防止產生靜電火花,特在閥門上設置院靜電裝置,將積聚在球體上的電荷導出。
6.鎖定裝置;在手動球閥的全開、全閉兩點位置上設計可上鎖的結構,這樣,可防止誤操作以及不可預知的線路振動而產生的不應有的開關現象,特別是在可燃性介質的石油類和化學藥品的生產線,以及閥門在室外配管時,這種設計體現出的優點和實際效果特別好。
7.全通徑結構及縮徑結構;為滿足用戶的不同需要,本公司球閥產品有全通徑及縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致,便于管理清掃,而縮徑系列球閥的重量相對較輕,但流體阻力僅為相同口徑截止閥的1/7左右,故縮徑系列球閥的應用前景較為廣闊。

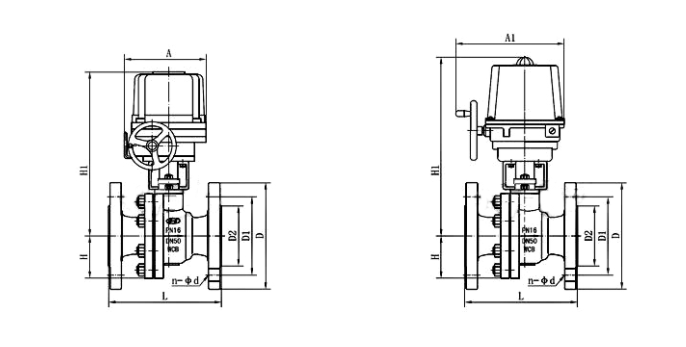

主要外形尺寸
|
				 公稱通徑 DN(mm)  |

				 15  |

				 20  |

				 25  |

				 32  |

				 40  |

				 50  |

				 65  |

				 80  |

				 100  |

				 125  |

				 150  |

				 200  |

				 250  |

				 300  |

|
				 L  |

				 130  |

				 140  |

				 150  |

				 165  |

				 180  |

				 200  |

				 220  |

				 250  |

				 280  |

				 320  |

				 360  |

				 400  |

				 630  |

				 750  |

|
				 H  |

				 44.5  |

				 49  |

				 55  |

				 65  |

				 65  |

				 75  |

				 90  |

				 95  |

				 115  |

				 127  |

				 140  |

				 172.5  |

				 310  |

				 350  |

|
				 H1  |

				 根據所配執行機構型號而定  |
		|||||||||||||
|
				 D  |

				 95  |

				 105  |

				 115  |

				 140  |

				 150  |

				 165  |

				 185  |

				 200  |

				 220  |

				 250  |

				 285  |

				 340  |

				 405  |

				 460  |

|
				 D1  |

				 65  |

				 75  |

				 85  |

				 100  |

				 110  |

				 125  |

				 145  |

				 160  |

				 180  |

				 210  |

				 240  |

				 295  |

				 355  |

				 410  |

|
				 D2  |

				 46  |

				 56  |

				 65  |

				 76  |

				 84  |

				 99  |

				 118  |

				 132  |

				 156  |

				 184  |

				 211  |

				 266  |

				 319  |

				 370  |

|
				 n-φd  |

				 4-14  |

				 4-14  |

				 4-14  |

				 4-18  |

				 4-18  |

				 4-18  |

				 4-18  |

				 8-18  |

				 8-18  |

				 8-18  |

				 8-22  |

				 12-22  |

				 12-26  |

				 12-26  |

|
				 A、A1  |

				 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同  |
		|||||||||||||
